用于 PCIe 6.0/5.0 汽車應用的低功耗 HCSL UCQ XO 系列

來源：http://www.zjdy-game.cn 作者：億金電子 2025年01月06

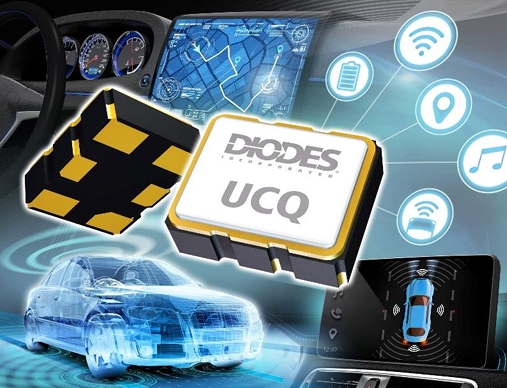

DIODES晶振的 UCQ XO 系列

UCQ XO 系列是石英晶體振蕩器系列，經過優化，可節省電路板空間。該系列由高性能 LP-HCSL 晶體振蕩器組成，具有超低抖動性能，可滿足嚴格的芯片組要求。它支持各種選項，包括更寬的頻率范圍、1.8V/2.5V/3.3V 電壓和各種穩定性。它旨在滿足通信系統和其他高性能設備的 clock source 規范。

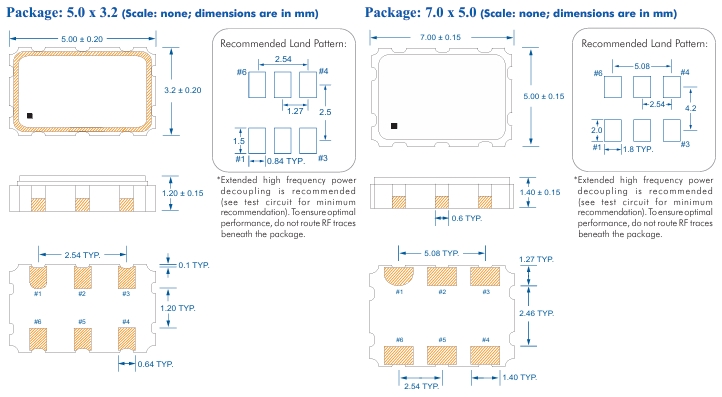

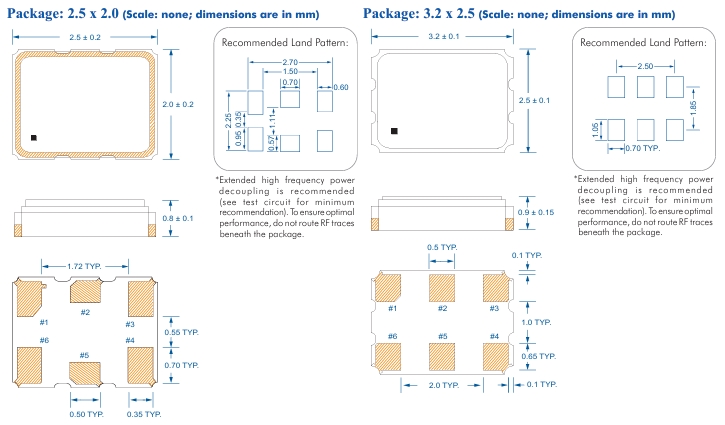

UCQ 系列超低抖動、低功耗、符合汽車標準的晶體振蕩器（XO）支持汽車高速應用中的 PCIe® 6.0 時鐘。其高速電流控制邏輯（HCSL）輸出通過 PCIe 1.0 向后兼容 PCIe 5.0，還支持其他利用 HCSL 時鐘的高速接口。該系列石英晶振具有低于 100fsRMS 的超低抖動，可滿足 PCIe 6.0 的嚴格要求。這些器件的工作電壓為 1.8V 至 3.3V，消耗的電流約為標準 HCSL 器件的一半。它們已通過 AEC-Q104 1 級認證，支持 -40°C 至 125°C 的環境溫度。這些器件采用從 2.5mm x 2.0mm 到 7.0mm x 5.0mm 的各種陶瓷接縫密封封裝。

特點

超低相位抖動

07ps 典型值最大 0.1ps RMS （12kHz 至 20MHz）

擴展溫度范圍高達 125oC

完全無鉛且完全符合RoHS標準

不含鹵素和銻。“綠色”器件

UCQ XO 系列適用于需要特定變更控制的汽車應用，是臺灣高性能車規晶振；該部件符合 AEC-Q104 標準，符合 PPAP 標準，并在 IATF 16949 認證的工廠中制造。

臺灣亞陶晶振 UCQ XO 系列的應用

汽車時鐘和定時：

1、高性能計算

2、ADAS、遠程信息處理和信息娛樂系統

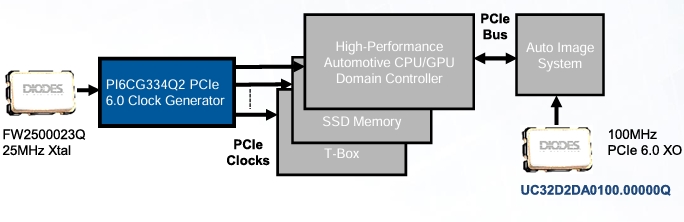

典型應用
