產品制作
1.芯片清洗：
目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.
2.蒸鍍(被銀):
用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.
3.上架點膠:
將鍍上銀（金）電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
4.微調:
使用真空鍍膜原理,將銀(金)鍍在芯片表面的銀(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)
使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)
NDK電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從
以下政策：1.新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.3.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.
NDK的發展：
NDK的發展：1948 年 在東京都中央區日本橋設立南部商工株式會社
1949 年 開始晶體諧振器的制造、銷售
1950 年 公司名變更為日本電波工業株式會社總公司遷移登記至東京都涉谷區大山町
1954 年 建設、遷移總公司及工廠至東京都涉谷區代代木新町（現為 涉谷區西原）
1959 年 開始晶體濾波器的制造
1960 年 開始晶體振蕩器的制造
1962 年 著手在崎玉縣狹山市建立新工廠（現為 狹山事業所）
1963 年 在狹山事業所建成人工水晶工廠、開始人工水晶的制造在狹山事業所建成水晶切斷工廠在日本證券業協會進行店面登記
NDK電子以嚴謹的質量管制系統獲得客戶對產品的信賴度,健全的供應鏈管理掌握原材物料的來源,滿足客戶對石英頻率元件的需求.
主要產品

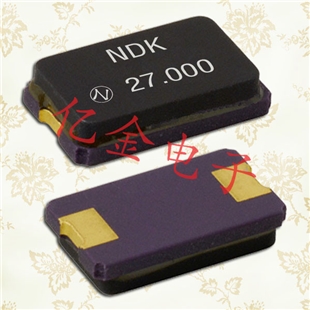

廣泛用途石英晶體（Crystal）
小型化貼片石英晶體振蕩器（SMD XO）
壓控有源晶振（VCXO）
未來展望
銷售：發展自有品牌及策略性客戶、拓展全球化渠道.
產能：經濟化、規模化.
產品：高頻、高精度、輕、薄、短、小.
制程：標準化、自動化、信息化與彈性化.
供應鏈：交期短、庫存低.
            億金電子致力于:以先進壓電石英晶體元器件,晶振,有源晶振,陶瓷晶振,表晶32.768K等器件的專業開發生產為主的經營發展之路.重點開發和生產中高精密的晶體諧振器,普通晶體振蕩器（PXO）,壓控晶體振蕩器（VCXO）,溫補晶體振蕩器（TCXO）,恒溫晶體振蕩器（OCXO）,貼片晶振,陶瓷諧振器等.產品主要面向為國內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域，以及出口的海外客戶需求.我們除在本地建有工廠,聯合產品實驗室和簽約配套協作廠商外.公司還代理銷售日本進口石英晶振,陶瓷晶振系列.企業同時擁有萬級的晶體元件超凈生產間,并且從國外引進業界領先的晶振自動測試系統,日本全自動生產檢測電腦儀器設備,和瑞士ERC公司銣原子頻標的工廠頻率基準,頻譜分析儀,網絡分析儀,合成信號源等高端儀器設備.
