應用于5G網絡設備專用晶振X1G005941000215
來源：http://www.zjdy-game.cn 作者：億金電子 2022年09月20
5G將成倍增加網絡通信流量。5G通信網絡需要高速和寬帶寬，同時保持噪聲水平最小。這可以用高頻來實現， 用于通信設備的低抖動參考時鐘。用于80公里以上400 Gbps / 800 Gbps傳輸的光通信模塊需要小尺寸、20 × 10-6穩定性參考時鐘。
愛普生晶振SG2520VHN是非常受歡迎的SG3225EEN/VEN系列的下一代產品，提供相同的功能組合，具有廣泛的可用頻率、低抖動和更高的頻率容差性能，因為它采用了內部設計的溫度補償IC，封裝尺寸減小了63%。SG2520VHN有源晶振支持LVDS輸出差分晶振，工作溫度可達到-40℃至+105℃，電源電壓1.8V至3.3V，寬頻率范圍25MHz至500MHz任意一頻點具有低電源電壓，滿足產品低消耗電流特點，具有超小型，輕薄型，低電源電壓，低抖動，低功耗，低損耗，低耗能，低相位噪聲等特點，被廣泛用于通訊設備，機頂盒，光端機，安防設備及各種頻率控制設備上。 應用于5G網絡設備專用晶振X1G005941000215,X1G005941001115,差分晶振
應用于5G網絡設備專用晶振X1G005941000215,X1G005941001115,差分晶振
愛普生晶振SG2520VHN是非常受歡迎的SG3225EEN/VEN系列的下一代產品，提供相同的功能組合，具有廣泛的可用頻率、低抖動和更高的頻率容差性能，因為它采用了內部設計的溫度補償IC，封裝尺寸減小了63%。SG2520VHN有源晶振支持LVDS輸出差分晶振，工作溫度可達到-40℃至+105℃，電源電壓1.8V至3.3V，寬頻率范圍25MHz至500MHz任意一頻點具有低電源電壓，滿足產品低消耗電流特點，具有超小型，輕薄型，低電源電壓，低抖動，低功耗，低損耗，低耗能，低相位噪聲等特點，被廣泛用于通訊設備，機頂盒，光端機，安防設備及各種頻率控制設備上。 應用于5G網絡設備專用晶振X1G005941000215,X1G005941001115,差分晶振
| 產品編碼 |
 型號 |
 頻率 |
 尺寸 |
 輸出波 |
 電源電壓 |
 工作溫度 |
| X1G005941000115 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 3.135 to 3.465V | -40 to 85°C |
| X1G005941000215 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 2.375 to 2.625V | -40 to 85°C |
| X1G005941000315 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 1.710 to 1.890V | -40 to 105°C |
| X1G005941000415 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 1.710 to 1.890V | -40 to 85°C |
| X1G005941000515 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 3.135 to 3.465V | -40 to 105°C |
| X1G005941000615 | SG2520VHN | 155.520000MHz | 2.50x2.00x0.84mm | LVDS | 3.135 to 3.465V | -40 to 85°C |
| X1G005941000715 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 1.710 to 1.890V | -40 to 85°C |
| X1G005941000815 | SG2520VHN | 174.703000MHz | 2.50x2.00x0.84mm | LVDS | 2.375 to 2.625V | -40 to 85°C |
| X1G005941000915 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 2.375 to 2.625V | -40 to 105°C |
| X1G005941001015 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 3.135 to 3.465V | -40 to 85°C |
| X1G005941001115 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 1.710 to 1.890V | -40 to 85°C |

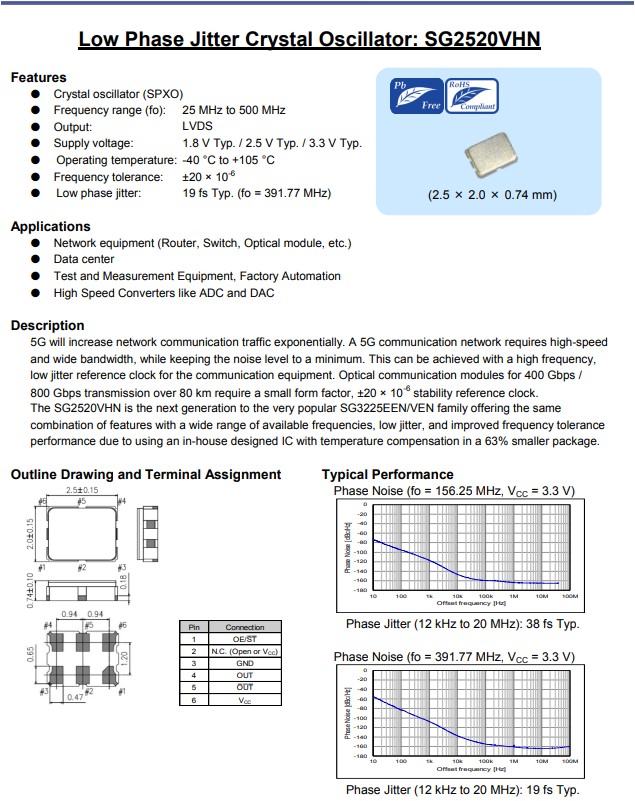

特征：
晶體振蕩器(SPXO)
頻率范圍(fo)：25兆赫至500兆赫
輸出：LVDS差分晶振
電源電壓:典型值為1.8V。/ 2.5V(典型值)。/ 3.3V(典型值)。
工作溫度：-40攝氏度至+105攝氏度
頻率公差：20 × 10-6
低相位抖動：典型值19 fs。(fo = 391.77兆赫)
應用程序：網絡設備(路由器、交換機、光模塊等)，數據中心，測試和測量設備、工廠自動化，ADC和DAC等高速轉換器
常用的差分晶振輸出均屬于方波，輸出功率比較大，驅動能力較強，但諧波分量非常多。這兩種輸出模式是差分晶振的輸出邏輯，兩者的相位剛好相反，因此它們能夠組成更高性能的系統，同時還能消除共模噪聲。差分輸出（例如PECL，LVDS，HCSL) 可以滿足高速數據傳輸，應用于高速計算機，數字通信系統，雷達，測量儀器，頻率合成器等
