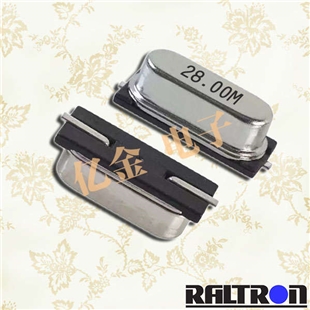

更多>>拉隆晶振,AS-SMD系列晶振,HC-49貼片晶振
- 頻率：3.200MHz~80.000MHz

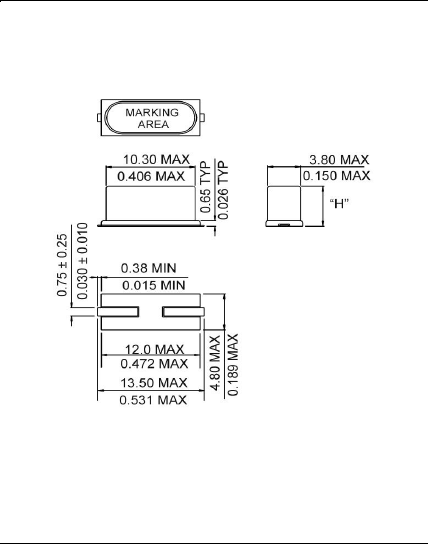

- 尺寸：13.5*4.8mm
- 應 用： 拉隆晶振,AS-SMD系列晶振,HC-49貼片晶振最適合用于比較低端的電子產品，比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的...
-
-
.jpg)
拉隆晶振,AS-SMD系列晶振,HC-49貼片晶振最適合用于比較低端的電子產品，比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下，晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能，由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.
石英晶體高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻，提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
Raltron晶振公司為了滿足快速增長的無線應用市場的需求，Raltron晶振也將其定位作為一個完整的解決方案供應商，在其晶體和石英晶體振蕩器中添加SAW器件和LTCC濾波器發行.該公司還為同一市場開發了完整的天線產品系列.所有Raltron晶振員工致力于追求品質和卓越.這個哲學通過多年不間斷的增長,使得Raltron處于領先地位.諧振器,時鐘振蕩器和濾波器以及天線在位于的幾個設施中生產中國、該公司正從香港物流樞紐運送全球產品.
Raltron晶振還通過提供追求快速增長的物聯網和機器到機器市場完整的無源器件封裝,包括晶體, TCXO, SAW濾波器, LTCC濾波器和巴倫以及相應IC解決方案規定的各種.天線、Raltron 晶振公司致力于為符合歐盟議會和2011年6月08日理事會2011/65 / EU指令的頻率管理設備提供限制在電氣和電子設備中使用某些有害物質(RoHS指令).

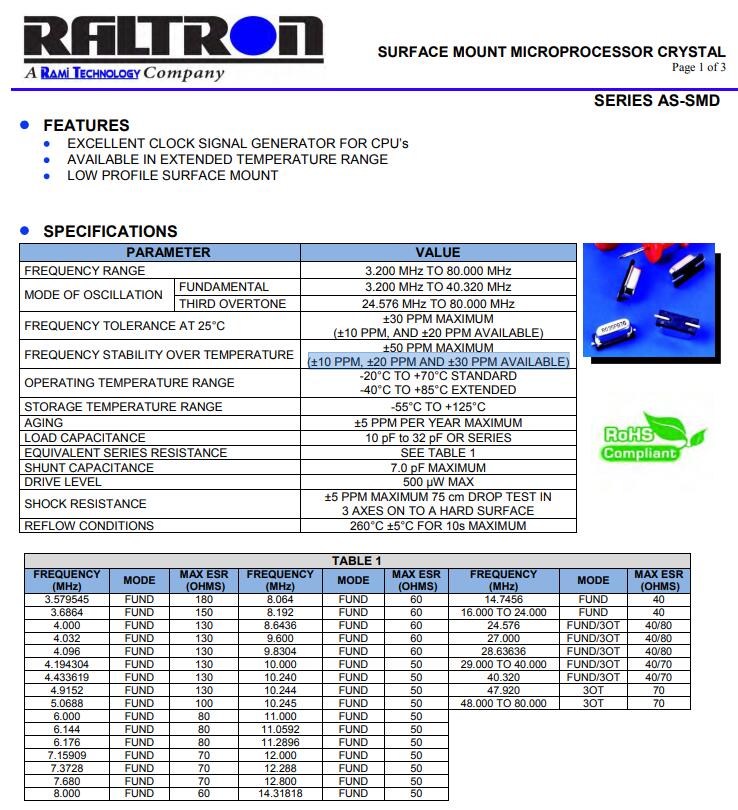

| PARAMETER | VALUE | |
| FREQUENCY RANGE | 3.200 MHz TO 80.000 MHz | |
| MODE OF OSCILLATION | FUNDAMENTAL | 3.200 MHz TO 40.320 MHz |
| THIRD OVERTONE | 24.576 MHz TO 80.000 MHz | |
| FREQUENCY TOLERANCE AT 25°C |
±30 PPM MAXIMUM (±10 PPM, AND ±20 PPM AVAILABLE) |
|
| FREQUENCY STABILITY OVER TEMPERATURE |
±50 PPM MAXIMUM (±10 PPM, ±20 PPM AND ±30 PPM AVAILABLE) |
|
| OPERATING TEMPERATURE RANGE |
’-20°C TO +70°C STANDARD -40°C TO +85°C EXTENDED |
|
| STORAGE TEMPERATURE RANGE | ‘-55°C TO +125°C | |
| AGING | ±5 PPM PER YEAR MAXIMUM | |
| LOAD CAPACITANCE | 10 pF to 32 pF OR SERIES | |
| SHUNT CAPACITANCE | 7.0 pF MAXIMUM | |
.jpg)
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
如果過大的激勵電力對石英晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用.讓無源晶振振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述，請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”拉隆晶振,AS-SMD系列晶振,HC-49貼片晶振
